發電機自動電壓調整器

使用說明書 MODEL:EAO5A-3

一 、說明

EAO5A-3電壓調整器是一種封閉迴路型電子裝置，藉調整發電機的激磁電流，以穩定無刷式發電機之輸出電壓，以相電壓偵測回授，降低電壓變動率。

　

二 、規格

． 輸入電源（B、C）: 100～300VAC 50/60Hz

． 偵測電源（A、C）: 220/380/440VAC

． 調整率:  < 0.5％

． 電壓建立 :  剩磁電壓大於5V 25Hz時會自動建立電壓

． 最大輸出 :  7ADC時90V（輸入240VAC時630W）

． 發電機磁場電阻 : 最小 15歐姆

                                    最大 100歐姆

． 電壓調整範圍 :  以1000歐姆電位器時7％

                                 電位器額定功率最小1/2W

． EMI 壓制 : 內部具有電磁干援濾波器

． 頻率補償 : 60Hz發電機如低於55Hz則本調整器會立即關閉

                        50Hz發電機如低於45Hz則本調整器會立即關閉

． 使用溫度 : -0度C～60度C

． 保存溫度 : -20度C～85度C

． 電力消耗 : 最大8VA

． 尺寸 : 100mmL*67mmW*50mmH

． 重量 : 182 ±5公克

　

三 、接線

在發電機供應負載時，N相的電流會隨負載對三相的分擔而有所不同（負載步平衡），故N相對三相（R.S.T）之電壓亦會變動，如此傳統單一輸入電源（偵測與電源共用）AVR在額定電壓220V之上時，以N相做為偵測電源佰使電壓變動濾增大，且易使造成電壓不平衡。

EAO5A-3改善了上述情況，增大發電機額定電壓的使用空間，如380V、440V 、480V等，都能以”相”電壓來偵測。

　

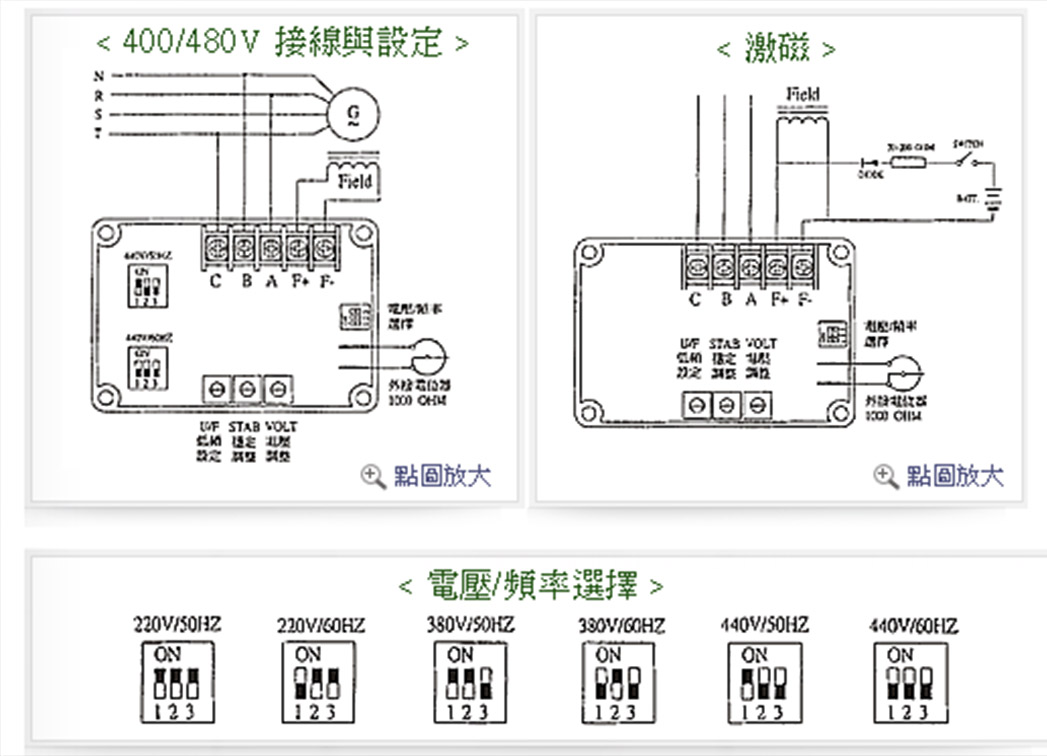

01、當發電機額定電壓（相電壓）為220VAC時，輸電源 A、B與偵測電源A、

        C可拼接一起（如圖三出廠設定）或分開獨立電源（如圖二）輸入。

02、當發電機額定電壓380V或440V、480V時，輸入電源B、C與偵測電源A、

        C必須分開接線，方式（如圖四圖五）。B、C間之電壓勿超過300VAC。

03、F+、F-接發電機磁場（J,K）

　

EXT:

VR為外接電位器（VR1K 1/2W）不用時須將兩端短路。

頻率選擇開關（1）置於ON 時適用於額定頻率50Hz 參考圖七 電壓/頻
